晶閘管
晶閘管
晶閘管（Thyristor）是晶體閘流管的簡稱，又稱可控硅整流器（Silicon Controlled Rectifier——SCR，簡稱可控硅）。因其承受的電壓和電流容量仍然是目前電力電子器件中較高的，且工作可靠，因此在大容量的應用場合仍然具有比較重要的地位。
結構及其工作原理：
從外形上看，主要有螺栓型（通常螺栓是其陽極，能與散熱器緊密聯接且安裝方便），紐扣型（可由兩個散熱器將其夾在中間）塑封體封裝結構。
四層PNPN，三個PN結J1、J2、J3，引出陽極A、陰極K和門極（控制端）G三個聯接端。

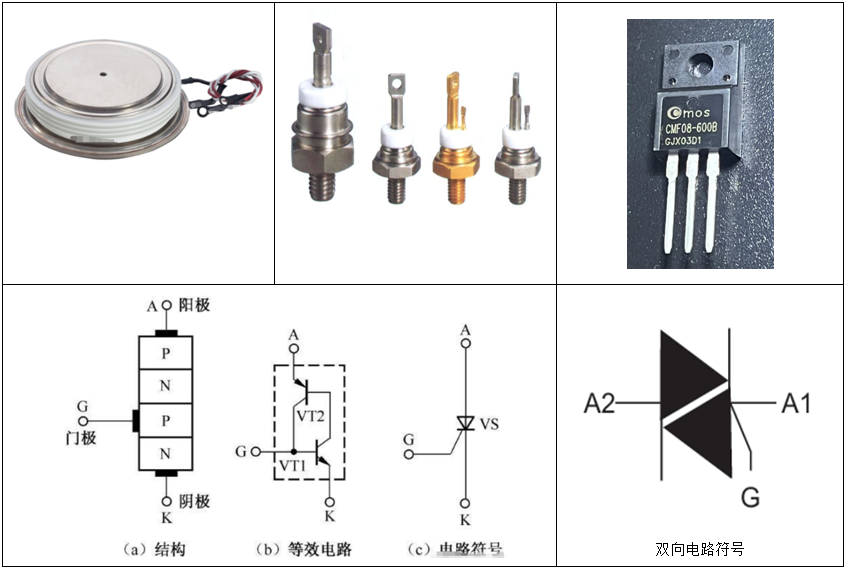

a）外形：螺栓型、紐扣型、塑封；
b）結構；
c）電氣圖形符號
1，結構：有4層結構即（PNPN）,3端引出線（A陽極、K陰極、G門極）的器件。
2，晶閘管在工作過程中，它的A陽極和K陰極可與電源或負載連接組成晶閘管的主電路。
3，晶閘管的控制電路：晶閘管的門極G和陰極K與控制晶閘管的裝置連接。
4，當晶閘管陽極A接電源正極，陰極K接電源負極時，稱晶閘管接入正向陽極電壓，否則為接入反向陽極電壓。
5，晶閘管門極接入正向門極電壓，當晶閘管門極G接門極電源正極，陰極K接電源負極時的情況，否則為接入反向門極電壓。
6，觸發脈沖電壓：晶閘管一旦導通后，門極G失去控制作用，所以為了使晶閘管導通，加到門極和陰極之間的電壓只要是一個正向的脈沖就行了。
7，維持電流：在晶閘管導通的情況下，隨著主回路電源電壓的降低，主回路電流降低到某一數值以下時，晶閘管關斷，這個能保持晶閘管導通的最小電流，用IH表示,一般為十幾毫安至幾十毫安（10MA~70MA）。
在當前電力電子行業的蓬勃發展中，雙向可控硅作為高效的電力控制元件，正廣泛應用于電源管理、調光控制、電機驅動等領域。隨著智能家居和工業自動化需求的增加，市場對高性能、低損耗和高熱效應的雙向可控硅提出了更高要求。
選型要求

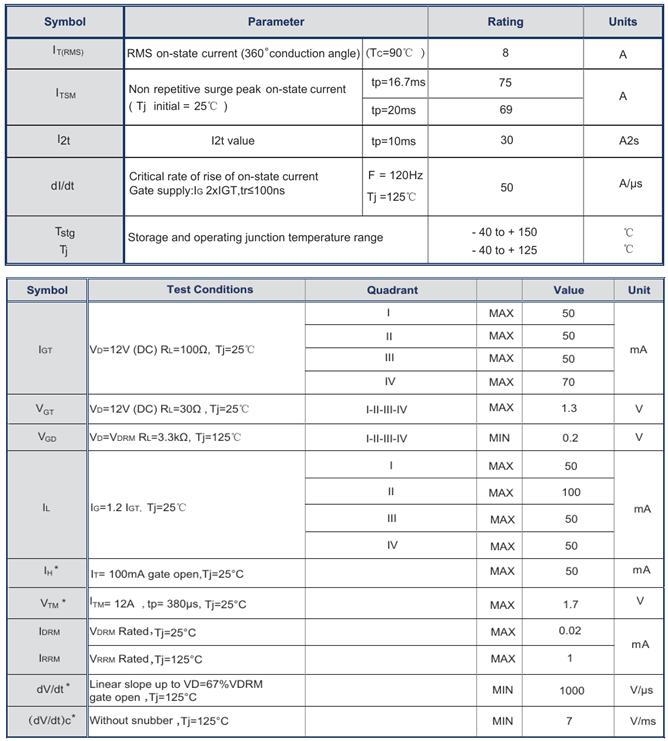

雙向可控硅的選型要求需要根據應用環境、功率需求以及熱管理能力等多個因素綜合考慮。以下是選型時需重點關注的要素，并結合場效應CMF08產品參數進行說明：
電壓等級：
雙向可控硅應能承受電路中的最大反向電壓，通常考慮反向斷態重復峰值電壓（VRRM）和正向斷態重復峰值電壓（VDRM）。選型時，額定電壓應為正常工作峰值電壓的2到3倍。場效應CMF08的反向斷態重復峰值電壓為800V，正向斷態重復峰值電壓為800V，確保其在高壓環境下穩定運行，適用于高壓電力控制和轉換系統。
電流等級：
根據應用中的工作電流，選擇適當?shù)耐☉B(tài)均方根電流（IT(RMS)）。通常，選擇的可控硅電流值應為實際工作電流的2到3倍，以確保可控硅具備足夠的過載能力。場效應CMF08的通態均方根電流為8A，適合中等功率的電力轉換和控制應用，保證了高效運行和可靠性。
觸發方式：
雙向可控硅支持正負脈沖觸發，具有四種觸發方式。CMF08設計的門極觸發電流（IGT）為≦70mA，門極觸發電壓（VGT）為1.3V，能夠與大多數驅動電路兼容，確保設備在不同應用環境下的靈活性和易用性。
封裝類型：
根據應用中的安裝需求，選擇合適的封裝類型，確保可控硅能夠有效散熱并適應空間限制。CMF08提供TO-220F封裝，具備良好的熱管理能力，適用于緊湊型設計的工業設備和消費類電子產品。
熱性能：
熱管理能力是高功率應用中的關鍵因素。雙向可控硅在選型時應關注其熱阻和結溫，以確保器件在工作時能有效散熱。CMF08具有高熱性能，適合功率較大的應用，在長時間高負載下仍能保持低損耗和穩定性。
通態壓降：
通態壓降（VTM）較低的可控硅能夠減少在通態時的熱損耗，提升整體能效。CMF08設計的低通態壓降特性進一步降低了功率損耗，提升了系統的能源效率，尤其在需要長時間連續運行的場景中表現出色。
電壓上升率（dv/dt）：
高電壓上升率（dv/dt）的可控硅能有效防止誤導通，保證電路的穩定性。CMF08具備較高的dv/dt耐受能力，適用于高速切換和對抗電壓突變的場景，確保可靠性。
場效應CMF08雙向可控硅憑借其卓越的性能，能夠滿足不同應用場景的需求，尤其適合電機控制、電源轉換器和調光控制等領域。其關鍵參數如800V的反向斷態重復峰值電壓、8A的通態均方根電流、以及50mA的低門極觸發電流，使其成為低功耗、高效能應用的不二選擇。CMF08的低損耗和高熱性能確保其在高負載環境下穩定工作，進一步提升了設備的可靠性與安全性。
