功率MOSFET在高頻環境中的選型與應用
功率MOSFET在高頻環境中的選型與應用
隨著科技的不斷進步,電子產品的設計趨勢越來越小型化。為滿足其更小體積及降低系統功耗的需求,更高效率和良好散熱的要求，電源類產品的開關頻率也越來越高，效率要求也越來越高。大家都知道電源類產品內部的主要損耗一般來自功率MOSFET、磁性器件的損耗和輸出端整流二極管，因此為了滿足小型化和高效率訴求，除了各種轉換器拓?fù)涞倪x擇與電源轉換技術提升及優化磁性材料等措施外，MOSFET的選型也尤為重要。
一、選型關鍵參數
在高頻場景中，POWER MOSFET的選型需要特別關注以下幾個關鍵參數：
導通電阻（Rdson）：導通電阻直接影響MOSFET的導通損耗，進而影響整體效率。在高頻應用中，較小的Rdson有助于減少功耗，提高系統效率。
開關速度：高頻應用要求MOSFET具有較快的開關速度，以減少開關損耗。這通常與MOSFET的極間電容和柵極電荷量（Qg）有關。極間電容越小，Qg越小，開關速度越快。
CMD079N10是采用Cmos半導體成熟工藝開發的一款綜合性能優異的MOSFET,用在電源產品中的同步整流模塊效果十分理想。

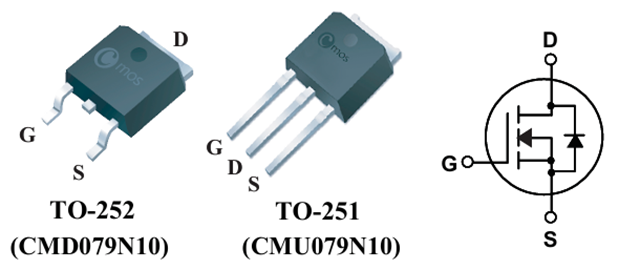

CMD079N10封裝形式
CMD079N10基本信息
CMD079N10是采用Cmos柵極多級分割優化溝槽工藝研發的N溝道金屬氧化物半導體場效應管，設計理念追求高能效、綠色和可持續發展。
核心優勢

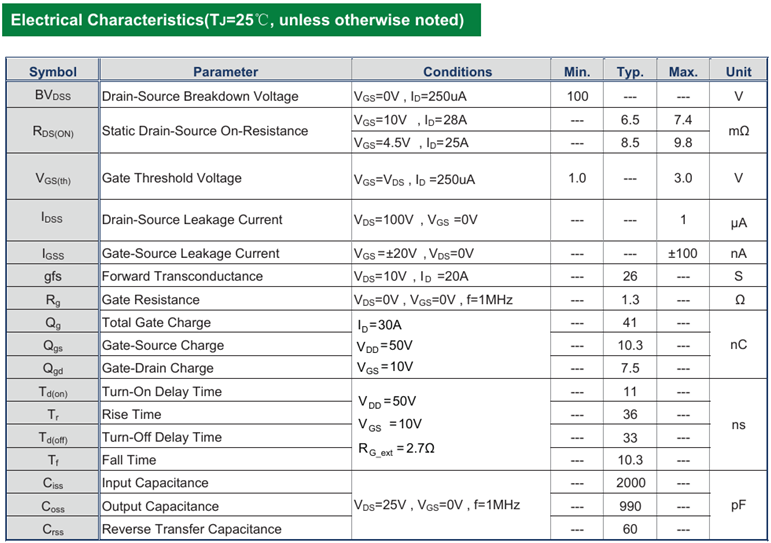

CMD079N10是一款N溝道場效應晶體管，擊穿電壓BVDSS=100V，采用Cmos自己研發的優化溝槽工藝制造。常溫條件下，源漏持續電流可達80A，具有卓越的能效比。CMD079N10提供了TO-252、TO-251常規封裝，具有較小的熱阻值,提高了系統的穩定性。CMD079N10常溫條件下 ，飽和導通內阻只有6.5毫歐，極小的導通損耗使得電路具有更高的電能傳遞效率。動態參數是衡量MOS管開關頻率的主要依據。CMD079N10 CISS只有2000PF，QG為41Nc 這些優秀的動態參數保障了CMD079N10高頻次的開關速度。在同步整流鄰域表現出優秀的能效比和卓越的穩定性。
Product Data Sheet
二、應用場景
POWER MOSFET在高頻場景中的應用非常廣泛，主要包括但不限于以下幾個領域：
1、開關電源：如DC-DC轉換器、AC-DC電源等，高頻MOSFET的應用可以顯著提高電源的效率和功率密度。
2、電動汽車：在電動汽車的電機控制器、電池管理系統等關鍵部件中，高頻MOSFET的應用有助于提升系統的整體性能和效率。
3、通信設備：在通信基站、數據中心等場景中，高頻MOSFET被廣泛應用于電源轉換、信號放大等電路中。
4、工業控制：在工業自動化、機器人控制等領域，高頻MOSFET的應用有助于提高設備的響應速度和精度。
三、高頻應用中的注意事項
1、散熱設計：高頻應用中MOSFET的發熱量較大，因此需要進行合理的散熱設計，以確保器件在允許的溫度范圍內工作。
2、驅動電路設計：高頻應用中需要采用快速響應的驅動電路來驅動MOSFET，以減少開關時間并降低開關損耗。
3、布局與布線：合理的布局與布線可以減小寄生參數對高頻信號的影響，提高系統的穩定性和可靠性。
4、過壓保護：在高頻應用中，為了防止MOSFET因瞬態過壓而損壞，需要設計可靠的過壓保護電路。
5、電磁兼容性（EMC）：高頻應用中需要關注系統的電磁兼容性，以避免對其他設備或系統造成干擾。
綜上所述，POWER MOSFET在高頻場景中的選型及應用需要綜合考慮多個因素，包括關鍵參數、應用場景以及高頻應用中的注意事項等。通過合理的選型和設計，可以充分發揮POWER MOSFET在高頻應用中的優勢，提高系統的穩定性和效率。
