物料推選CMSA070N10
CMSA070N10是一款高性能N溝道功率場效應管（MOSFET），采用Cmos先進的SGT工藝制成，具有高頻特性好，轉換效率高的特點。適用于開關電源、電動車控制、戶外照明、逆變器以及UPS等大功率、高效率、低能耗的應用場景。
一、封裝形式

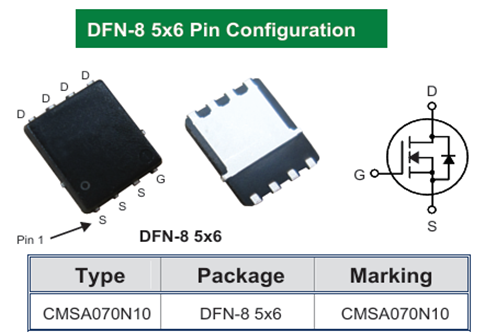

下圖是CMSA070N10封裝形式和內部拓撲結構圖。采用DFN-8 5*6封裝形式，特點是體積小又兼具優秀的散熱性。
二、基礎參數
1. 漏源電壓(VDS)：100
2. 連續漏極電流（ID）：90A（需結合散熱條件）
3. 導通電阻RDS(on)：6.2mΩ（典型值）
4. 柵源閾值電壓VGS(th)：3V（最大值）
三、核心優勢
CMSA070N10具有明顯的以下適配性優勢
高效率，理想的優值系數FOM = QG×RDS(on)，靜態或穩態時具有很高的電能轉換效率，同時動態開關切換時又兼具理想的開關損耗。
高頻性，低極間電容Ciss/Crss，實現了MOSFET在開關動態切換只需更短的時間。
低RSP，RSP場效應管的單位面積導通電阻，是衡量器件導通性能的關鍵參數。實際電路中，由于電路中的漏感、分布電感分布以及開關瞬態較大du/dt或di/dt變化，電路的這些固有特點和狀態通常會綜合產生高密度功率性，低單位面積導通電阻使管子可以輕松抵抗這種突變場景，且表現出波形不失真，穩定性高等特點。這個特點在容性負載和感性負載應用場景中極為重要。
小型化封裝，采用DFN封裝，物料本體體積被減小，適合適用于便攜式移動性強或設備空間體積受限的設備
四、應用推薦
CMSA070N10有著諸多優秀的電性特征參數，實際應用表現在其多場景多設備高適配性方面，以下是其推薦使用場景。
大電流功率開關
應用場景：DC-DC 同步整流、DC-AC Converter、MOTO Driver(BLDC)等。
優勢：
這些應用場景有較高的切換速率和占空比要求，綜合選擇MOSFET開關和導通特性均要兼顧。先進的SGT工藝，加上Cmos嚴苛的后道鍵合品控，極大地提高了動態和靜態下能效比。
優化散熱分布，提升系統可靠性。
集成化功率模塊
應用場景：電源模塊（如DC-DC轉換器）、SOC芯片集成。
優勢：

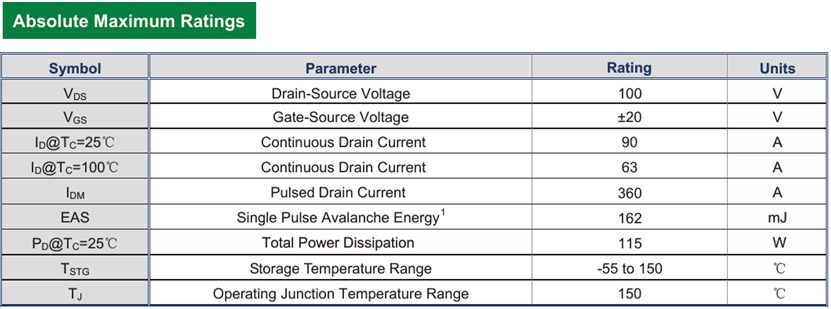

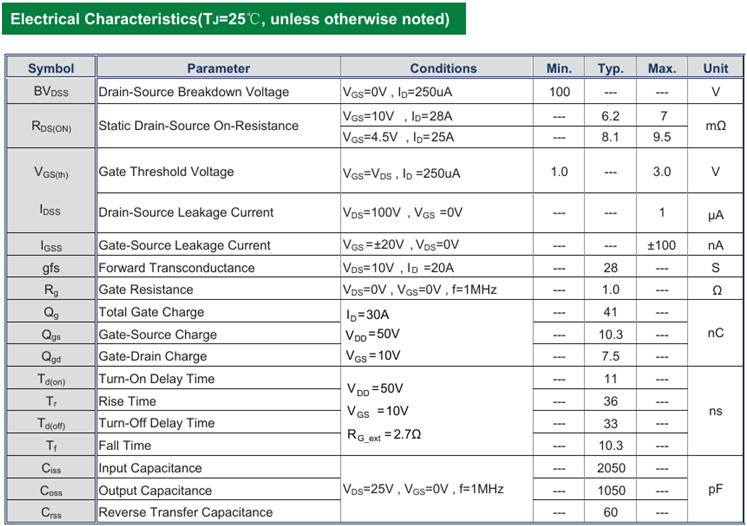

CMSA070N10 Product Data Sheet
五、應用推薦及原理
應用推薦
示例1 ：

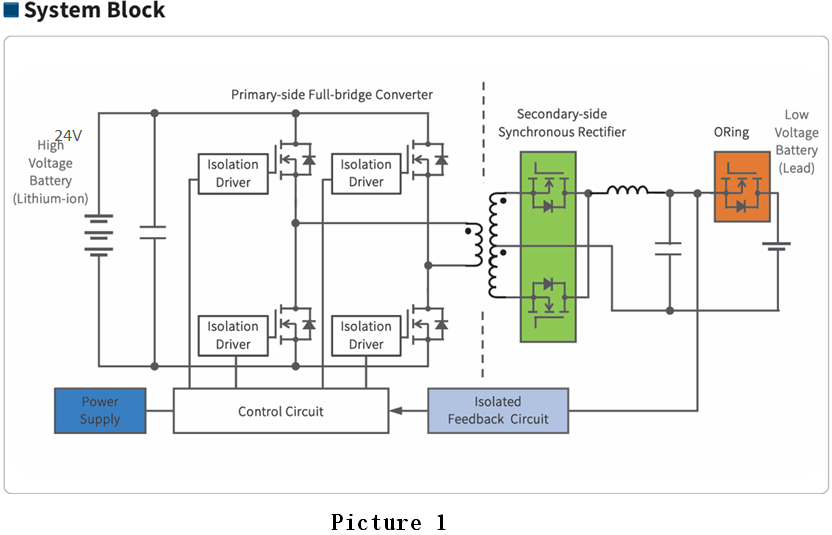

Picture 1
應用：為24VDC-DC Converter
1. 拓撲結構：
輸入電壓：24V DC Secondary-side Synchronous Rectifier
輸出電壓：24V/20A
開關頻率：200kHz
2. MOSFET 配置：
上管（ON/OFF control switch）：CMSA070N10
下管（continue current ）：同型號或降低MOSFET參數（具體視負載功率大小而定）。
3. 驅動電路：
使用半橋結構或者推換結構驅動IC(如TI-LM339)，提供 12V 驅動電壓。
柵極串聯 電阻RG（10Ω、1/4W）抑制振蕩。
4.效率優化：
上管利用低 RDS(on) 特性減少導通損耗，下管特點是高頻性切換。
優化PCB布局，降低高電流路徑的走線電阻如增加線寬，盡可能地縮短導線距離。
示例2：

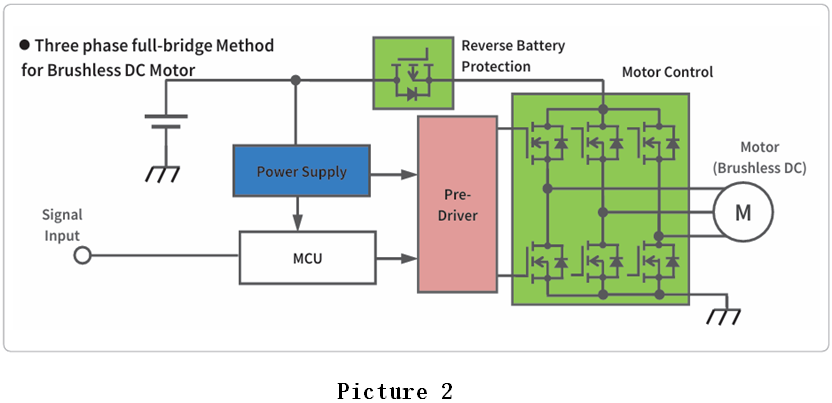

Picture 2、直流無刷電機控制
應用：高速風機控制方案
MOSFET 配置:CMSA070N10
示例3：

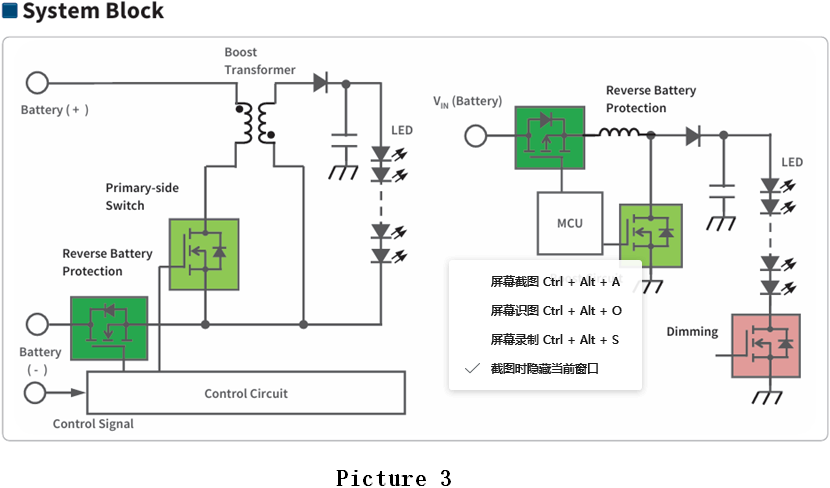

Picture 3、汽車大燈
應用：汽車Head Led Lamp
拓撲結構：
MOSFET 配置：Booster Circurt CMSA070N10
六、應用設計要點
1. 柵極驅動設計
驅動電壓（VGS>VGSth）：多源極意味著可以共用一個驅動邏輯，同步驅動時防止導通延遲差異。建議 12V左右（確保完全導通，降低 RDS(on)）。
驅動電流：需快速充放電柵極電容（Ciss=2050pf），使用驅動能力較強的 IC（如IR2110、 LM339）。避免過壓：VGS≤±20V（防止擊穿柵極氧化物層）。
2. 開關速度優化
減少寄生電感：縮短柵極驅動回路，使用低阻抗 PCB 布局。
RC 緩沖電路：在漏源極并聯 RC 吸收電路（如 10Ω + 1nF），抑制電壓尖峰。
死區時間：在橋式電路中設置合理死區，避免上下管直通。
3. 保護措施
過壓保護：漏源極并聯 TVS 二極管。
過流保護：通過電流采樣電阻 + 比較器實現快速關斷。
ESD 防護：避免人體靜電直接接觸引腳，焊接時使用防靜電設備。
七、應用注意事項
避免雪崩擊穿：確保VDS不超過100V，尤其在感性負載（如電機）容性負載（LED燈）中需設計續流路徑。
并聯使用：若需更高電流，需匹配 MOSFET并聯均流（如柵極電阻一致）。
測試驗證：實際測試開關波形（如VGS、 VDS、ID），確保無過沖或振蕩。
通過合理設計，CMSA070N10可顯著提升高功率系統的效率和可靠性。建議結合具體應用場景參考官方數據手冊進行詳細計算和仿真。
通過以上場景分析，用戶可根據具體需求（如高頻、大電流、高精度等）選擇該封裝類型場效應管，優化電路性能并降低成本。
總結
CMSA070N10是一款性能強大的MOSFET,具有高功率、高效率，優秀的熱管理能力和高性價比等優勢，如果您正在設計一款上述電路或類同應用，建議選配該物料一試。
